DuoPod RVS2-1400-12kg

Artikelnummer: A_00919

Lieferzeit: 12-14 Wochen nach Auftragsbestätigung (Bei großen Mengen bitten wir um Rücksprache. Die Lieferzeitangabe gilt auch für Ersatzteile.)

Beschreibung

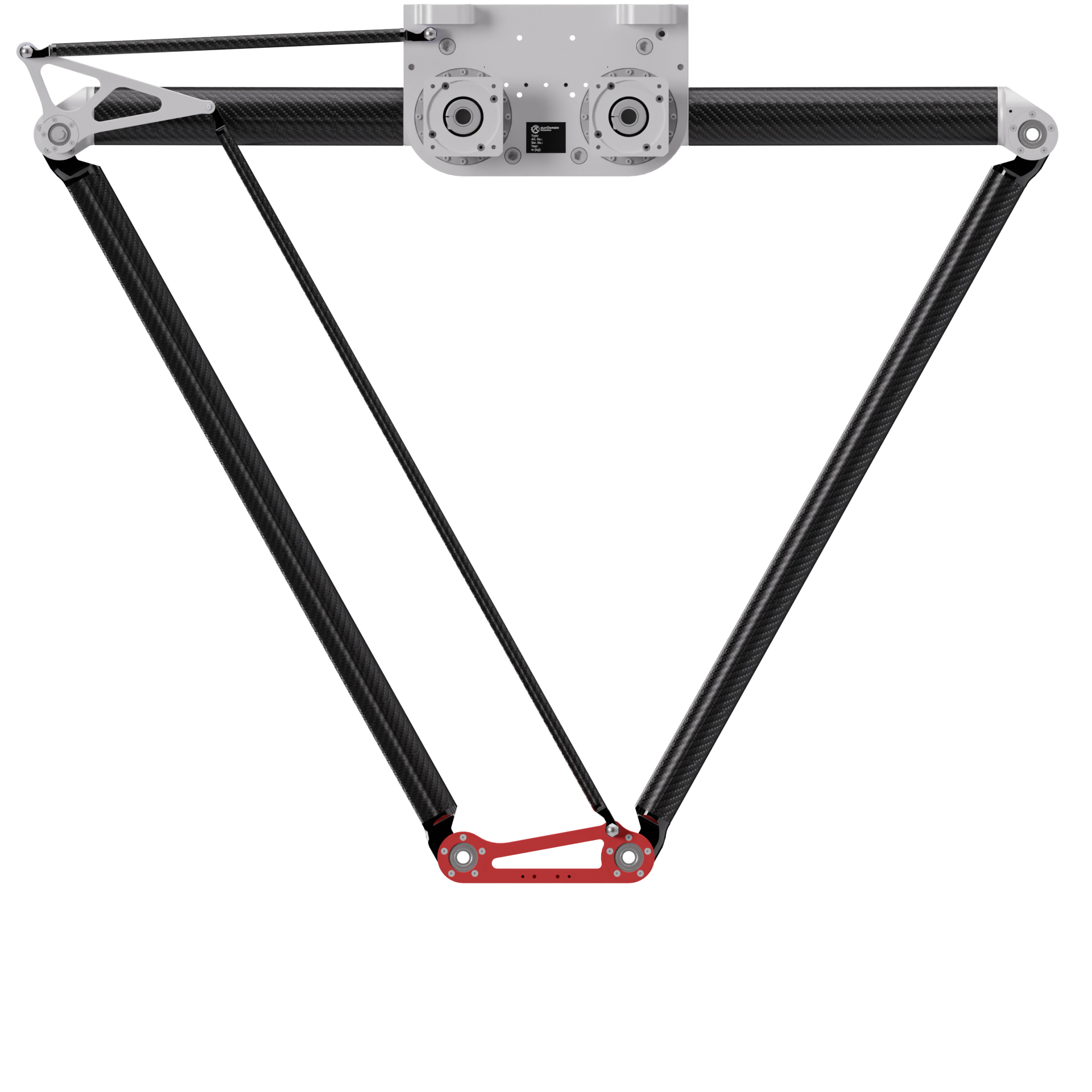

Dieser Robotertyp basiert auf dem Prinzip der parallelen Kinematik.
Alle Antriebe sind ortsfest am Roboterkopf montiert. Motorkabel werden nicht bewegt. Der Roboter hat zwei (2) translatorische Freiheitsgrade.

Lieferumfang
  • Robotermechanik inkl. Getriebe
  • Servomotor-Adapter
  • Gewinde-Schutzkappen
  • Transport- und Verpackungsanleitung

Hinweis: Die Betriebsanleitung und Dokumentation zur Inbetriebnahme, Service, Wartung, usw. erhalten Sie im passwortgeschützten Download-Bereich der jeweiligen Produktseite (www.autonoxfinder.com).
Verwendungsbereich: Standard Design
Kinematik: Parallel
Translatorische Freiheitsgrade (X,Y,Z): 2
Rotatorische Freiheitsgrade (α,ß,γ): 0
Nenntraglast [kg]: 12
Arbeitsbereichs-Breite [mm]: 1400
Arbeitshöhe außen [mm]: 550
Arbeitshöhe Mitte [mm]: 750
Lagertyp der Armgelenke: Wälzlager
Schmierstoffe der Lagerstellen: Synthetisch
Schmierstoffe der Getriebe: Synthetisch
Reinigung: Kein Hochdruck
Umgebungstemperatur [°C]: 0 bis +40
Relative Luftfeuchtigkeit [%]: 95 (kondensationsfrei)
Einbaulage: Boden, Decke, Wand (auf Anfrage), Winkel (auf Anfrage)
    Registriert bzw. angemeldet erhalten Sie weitere Dokumente:
  • Betriebsanleitung Robotermechanik (PDF)
  • Kalibriermaße (PDF)
  • Betriebsanleitung Getriebe Typ 3 (PDF)
  • Eigenmassen und Trägheitsmomente (PDF)
Mit dem Download aktzeptieren Sie die AGB, Datenschutzbestimmungen und Nutzungsbedingungen.
Getriebe-Artikelnummer für diese Robotermechanik
Funktion Artikelnummer Dokument
Antrieb der Oberarme MT_BGR00017292-U-xx Betriebsanleitung Getriebe Typ 3 (PDF)
