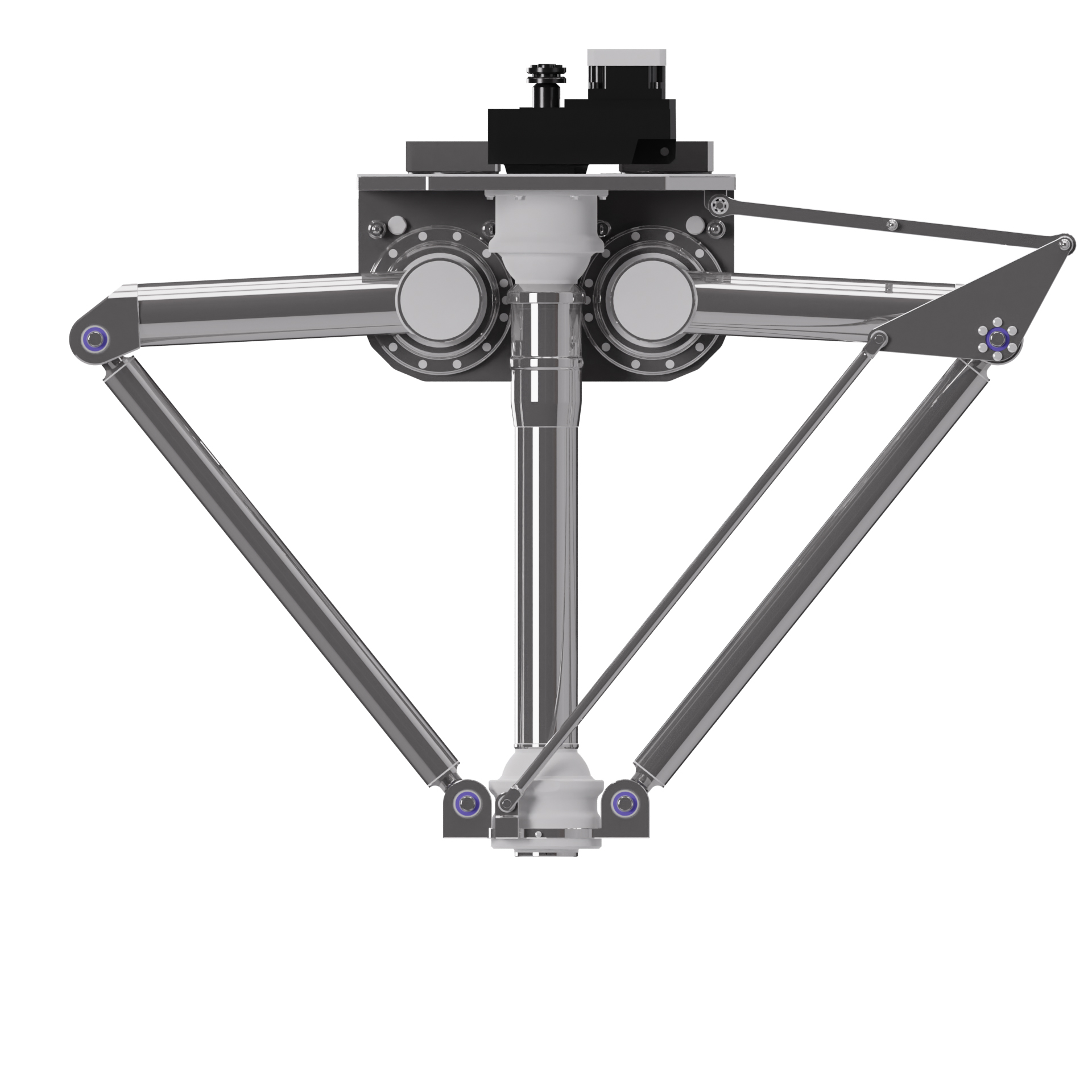

HHD DuoPod RVS3-800-40kg
Lieferzeit: max. 12-14 Wochen nach Auftragsbestätigung (Bei großen Mengen bitten wir um Rücksprache. Die Lieferzeitangabe gilt auch für Ersatzteile.)
Dieser Robotertyp basiert auf dem Prinzip der parallelen Kinematik.
Alle Antriebe sind ortsfest am Roboterkopf montiert. Motorkabel werden nicht bewegt. Der Roboter hat zwei (2) translatorische und einen (1) rotatorischen Freiheitsgrad(e).
Lieferumfang
- Robotermechanik inkl. Getriebe
- Servomotor-Adapter
- Transport- und Verpackungsanleitung
Hinweis: Die Betriebsanleitung und Dokumentation zur Inbetriebnahme, Service, Wartung, usw. erhalten Sie im passwortgeschützten Download-Bereich der jeweiligen Produktseite (www.autonoxfinder.com).
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | AM8053-0N21 |
| M2 | AM8053-0N21 |
| M3 | AM8042-0F21 |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | MS2N06-D0 |
| M2 | MS2N06-D0 |
| M3 | MS2S05-B0BTN-IMHG1-NNDNN-NN |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | DMS2-142-0125-45-B1xxG1-Q000-0 |
| M2 | DMS2-142-0125-45-B1xxG1-Q000-0 |
| M3 | DMS2-091-0035-60-B1xxG1-Q000-0 |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | MCS12H35-EKMP1-Axxx-xx6xxx-xxxx |
| M2 | MCS12H35-EKMP1-Axxx-xx6xxx-xxxx |
| M3 | MCS09D60-EKMP1-Axxx-xx6xxx-xxxx |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | VPL-B1303F-PK14AA |
| M2 | VPL-B1303F-PK14AA |
| M3 | VPL-B1003T-PK14AA |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | CMP71L/BP/PK/AK0H/SB1 / Mat-Nr. 84207209.600 |
| M2 | CMP71L/BP/PK/AK0H/SB1 / Mat-Nr. 84207209.600 |
| M3 | CMP63S/BK/PK/AK0H/SB1 / Mat-Nr. 84207209.100 |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung 1) |
Hersteller-Artikelnummer (Empfehlung 2) | Hersteller-Artikelnummer (Empfehlung 3) |
|---|---|---|---|
| M1 | 1FK7064-4CF71-1RH2 | 1FK2106-4AF11-0MA0 | 1FK2106-4AF11-0MB0 |
| M2 | 1FK7064-4CF71-1RH2 | 1FK2106-4AF11-0MA0 | 1FK2106-4AF11-0MB0 |
| M3 | 1FK7042-2AK71-1RH2 | 1FK2105-4AF11-0MA0 | 1FK2105-4AF11-0MB0 |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
Motor |
Hersteller-Artikelnummer (Empfehlung) |
|---|---|
| M1 | SGM7A-25D7F2C |
| M2 | SGM7A-25D7F2C |
| M3 | SGM7A-10D7F2C |
Auf Wunsch können von o.g. Motorempfehlungen abweichende Motortypen eingesetzt werden. Allerdings muss die mechanische Kompatibilität durch autonox geprüft und bestätigt werden. Die zu verwendenden Motortypen müssen in jedem Fall vor der Bestellung gemeinsam vereinbart sein. Die Motoren sind nicht im Lieferumfang von autonox Robotics enthalten.
| Verwendungsbereich: | Hygienisch ′HHD′ |
|---|---|
| Kinematik: | Parallel |
| Translatorische Freiheitsgrade (X,Y,Z): | 2 |
| Rotatorische Freiheitsgrade (α,ß,γ): | 1 |
| Nenntraglast [kg|lbs]: | 40 | 88.2 |
| Arbeitsbereichs-Breite [mm|in]: | 800 | 31.5 |
| Arbeitshöhe außen [mm|in]: | 320 | 12.6 |
| Max. Drehmoment der Rotation γ um Z am Abtrieb [Nm|in.lbs]: | 110 | 973.6 |
| Nenndrehmoment der Rotation γ um Z am Abtrieb [Nm|in.lbs]: | 110 | 973.6 |
| Max. Drehzahl der Rotation γ um Z am Abtrieb [1/min]: | 260 |
| Nenndrehzahl der Rotation γ um Z am Abtrieb [1/min]: | 160 |
| Lagertyp der Teleskopwelle(n): | Wälzlager |
| Lagertyp der Armgelenke: | Wälzlager |
| Schmierstoffe der Lagerstellen: | Lebensmitteltauglich (FO) |
| Schmierstoffe der Getriebe: | Lebensmitteltauglich (FO) |
| Reinigung: | Bis 28 bar | 406 psi Hochdruck |
| Schutzklasse: | IP69K |
| Umgebungstemperatur [°C|°F]: | 0 bis +40 | +32 bis +104 |
| Relative Luftfeuchtigkeit [%]: | 95 (kondensationsfrei) |
| Einbaulage: | Decke, Wand (auf Anfrage), Winkel (auf Anfrage) |
| Gewicht der Robotermechanik ohne Antriebstechnik (insb. Motoren) [kg|lbs]: | 144 | 317.5 |
-
Registriert bzw. angemeldet erhalten Sie weitere Dokumente:
Hinweis: Sollte die Dokumentation im Download-Bereich noch nicht vollständig sein, bitten wir Sie um Kontaktaufnahme (info@autonox.com).
Diese Vorrichtung dient zur Kalibrierung unserer Robotermechaniken. Dabei wird der jeweiligen mechanischen Achsstellung eine definierte Motorstellung (Drehgeber-Wert) zugeordnet. Die Kalibrier-Anleitungen finden sie im Download-Bereich der jeweiligen Robotermechanik.
- Kalibriervorrichtung
- Befestigungssatz (bestehend aus: Schraube(n) und/oder Stift(en))
Diese Vorrichtung dient zur Kalibrierung unserer Robotermechaniken. Dabei wird der jeweiligen mechanischen Achsstellung eine definierte Motorstellung (Drehgeber-Wert) zugeordnet. Die Kalibrier-Anleitungen finden sie im Download-Bereich der jeweiligen Robotermechanik.
- Kalibriervorrichtung
- Befestigungssatz (bestehend aus: Schraube(n) und/oder Stift(en))
Diese Transportkiste wird zum Transport der Robotermechanik benötigt. Sie kann für den Versand per Landverkehr, Luft- und Seefracht verwendet werden.
- Transportkiste inkl. Montage-/Transporthilfe
- Getriebesperren
